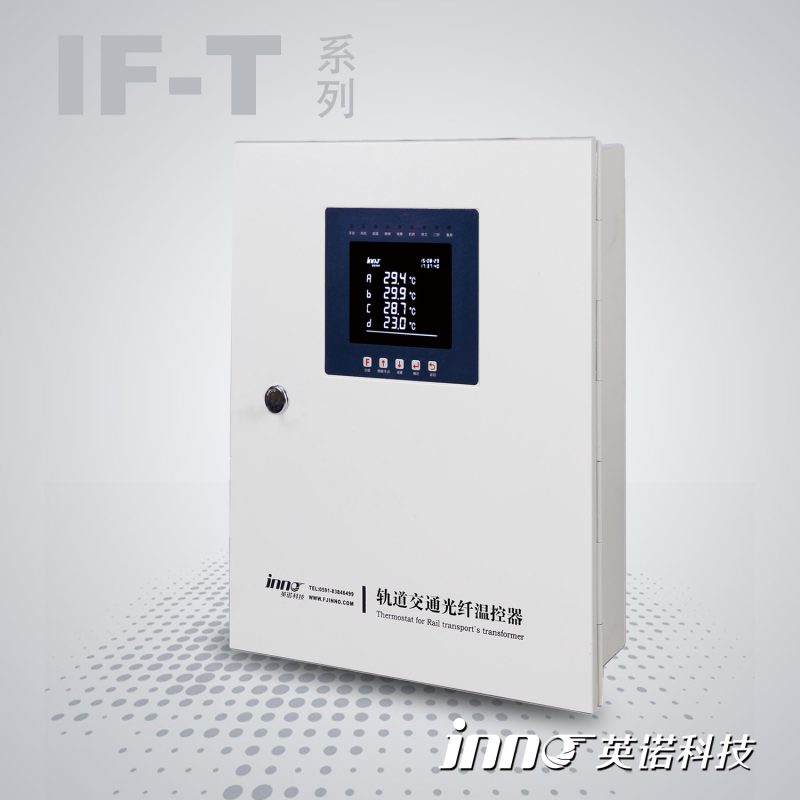

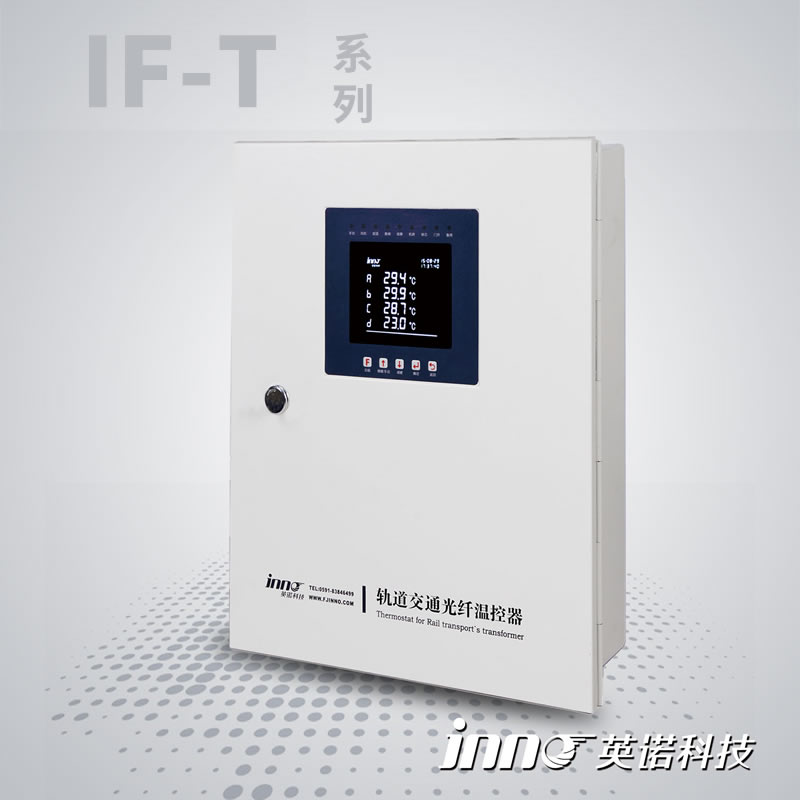

轨道交通光纤温控器
  • 轨道交通光纤温控器
  • 产品介绍

1.技术要求

  • 温控器由荧光光纤温度传感探头、光电转换模块和控制系统组成。
  • 荧光光纤温度传感器属于重要部件,温控器供应商必须拥有荧光光纤的独立知识产权和发明专利。
  • 荧光光纤温度传感探头可直接安装在被测点上,每台变压器配置7路光纤温度传感探头,主要监测对象为:三相绕组及铁芯。
  • 具有超温报警、超高温跳闸、外壳开门报警等功能。
  • 具有液晶显示屏(液晶屏显示区域不小于6寸)、LED显示灯和操作键盘,可通过键盘设置和修改各种定值和参数,报警和跳闸温度值可根据用户需求进行设置。
  • 应具有远程通信功能,并带时标功能,通信采用RS485标准接口、以太网接口,通信协议应采用对用户完全开放的国际标准规约。
  • 超温报警和超高温跳闸等信息既可通过通信口输出,还应有无源硬接点方式输出。
  • 温控器带4~20mA模拟电流输出功能。
  • 风机为单相风机,除受温度控制器控制外,风机应能够手动启停,同时具备风机运行信号信息、风机故障信息通过接点方式输出。
  • 温控器应具有数据存储功能,在装置故障或失电时所有数据不会丢失。
  • 温控器应能适应地铁环境温度和湿度,不出现死机、误动、拒动现象。
  • 温控器内部元器件应有明显的永久标识,标识不应受更换元器件的影响。
  • 温控器要具有防止测温光纤开路时的跳闸功能。
  • 可适应高压、高温、强电磁等恶劣的使用环境。



  1. 性能要求
  • 电源:AC/DC 220V,电压允许偏差–15%~+10%,直流电源电压纹波系数不大于5%。
  • 接点容量: 风机输出接点容量:5A/250V AC

控制输出接点容量:5A/250V AC或DC。

  • 采用触式测量方式,光纤采用200um石英光纤;光纤曲折半径不大于17mm;探头直径不大于2mm。
  • 测量精度:0级
  • 分辨率:1℃
  • 控制误差≤±5℃
  • 测温范围:-30~200℃
  • 应满足JB/T 7631-2016《变压器用电子温控器》、GB/T17626-2008《电磁兼容 试验和测量技术》中的要求,提供相关电磁兼容性试验报告。
  • 光纤需满足100kV绝缘耐压强度,需提供省级产品质量检验研究院出具的检验测告。



IB-T 系列轨道交通光纤温控器型号选择说明

型号 功能
IF-TQ201FI 1. 提供三路绕组及一路铁芯测温;自动 /手动启停冷却风机功能;各通道显示值数 字补偿功能;LCD 液晶显示、LED 显示灯、带操作键盘;提供时钟功能;
2. 提供黑匣子功能,能记录上一次掉电的温度数据和历史最高温度;
3. 提供变压器门柜点开启报警功能;
4. 提供 2 对超温报警触点(一常开、一常闭);
5. 提供 4 对超温跳闸触点(两常开、两常闭);
6. 提供 2 对铁芯报警触点(一常开、一常闭);
7. 提供 2 对风机远传触点(一常开、一常闭);
8. 提供 2 对温控器失电报警触点(一常开、一常闭);
9. 提供 2 对温控器故障报警触点(一常开、一常闭);
10. 一路铁芯测温,并提供一路铁芯超温报警触点(I 功能);
11. 提供 RS485 通讯功能,通讯带时标,可接收对时,或 MODBUS-RTU 协议(F 功能);
IF-TQ201EFI 常规功能同IF-TQ201FI型,增加三路或四路独立的4~20mA模拟电流输出(E 功能)。
IF-TQ201FIL 常规功能同IF-TQ201FI型,增加一路风机故障检测及报警(L 功能)。



备注:

1、如:IF-TQ201F,TQ/TL代表轨道交通专用,F代表功能代号(通讯功能);TQ表示嵌入式   TL表示壁挂式

2、E、F、I为功能代码,功能代码可以组合,以下举例说明:

温控器型号:IF-TQ201EFIL,表示:TQ代表温控器为轨道交通专用嵌入式温控器,其功能包括:常规功能,增加三路或四路独立的4~20mA模拟电流输出功能(E),增加一路风机故障检测及报警功能(L)。

3、若有其他特殊技术或功能要求,如以太网通讯、Profibus通讯、多通道温度测量、光纤测温、触点容量、触点数量等要求,均可与我们联系。

福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全, 温控器接线图及说明书原理简单,厂家直销、价格合理,欢迎询价
