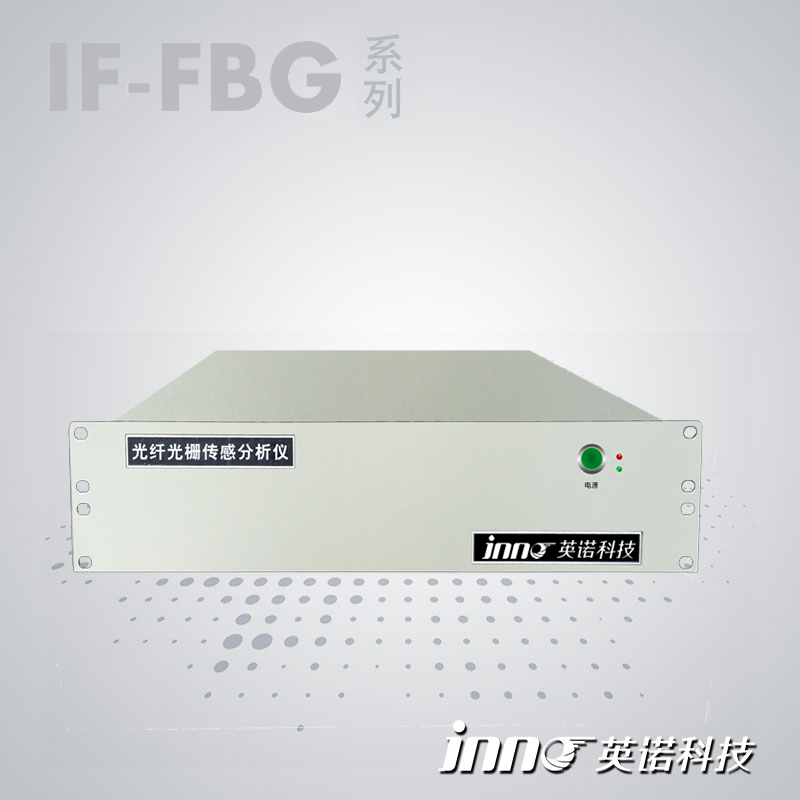

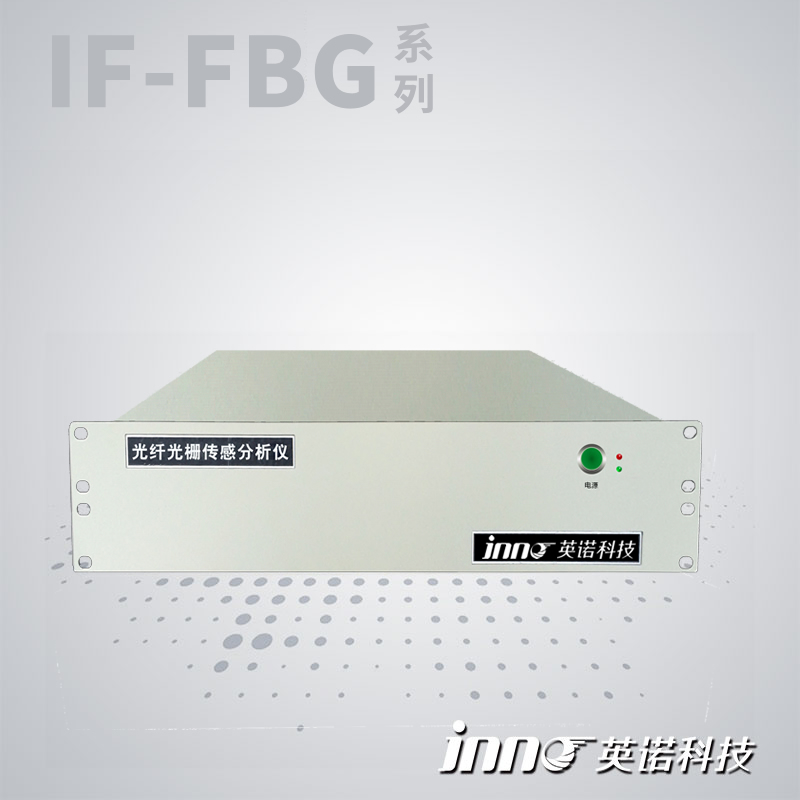

光纤光栅测温系统
  • 光纤光栅测温系统
  • 产品介绍

光纤光栅监测系统技术参数

(以下为标准参数,具体可根据客户需求定制化,详细功能资料请联系公司电话:0591-83846499)

型号 SRA-M200-04
通道数 1/4/6/8/16/32/64通道 (可按客户需求定制)
波长间距 温度: 1-40;应变: 1-18;位移: 1-12 ;压力: 1-12
取样间隔 最小值0.4nm
采样频率 同步测量速度为1~100Hz
外形尺寸 430mm×350mm×88mm
测温度指标 分辨率:0.1℃;测量精度:±0.5
测应变指标 分辨率:<0.1%F.S.;测量精度:<0.3%F.S.
测位移指标 分辨率: <0.1%F.S.;测量精度<0.3%F.S.
远程监测能力 40km;不考虑额外损耗,更高的特殊要求可定制
工作电压 220V±10%,50Hz
最大功耗 典型值:30W;最大值:40W
数据接口 支持10M以太网口、RS485输出
工作环境/工作湿度 -10~55℃/0~80%RH无凝露
存储环境/存储湿度 -20~80℃/0~95%RH无凝露
波长范围 1525~1565nm
波长分辨率 1pm
波长重复性 典型值:1pm;最大值:2pm
波长精度 ±3pm
光学接口 FC/APC
动态探测范围 输出光功率:0~-20dB,最小可探测的光功率:-70dB (允许光纤线路损耗接近50dB,也即100000倍)
软件 基于WINDOWS 操作系统;标准MODBUS通信协议接口;提供DLL动态链接库或根据用户要求定义相应的软件通信协议。



光纤光栅分析仪产品应用(包括但不限于以下领域):

公路、铁路隧道温度监测;

电力、化工设备、电缆桥架温度监测;

油罐/气罐温度监测;

石油/天然气管道温度监测;

工业消防火灾、综合管廊温度监测。

光纤光栅测温系统产品优势:

高精度高可靠性,测量精度和分辨率高,测温精度可达0.5℃,测温分辨率可达0.1℃;

测量速度快,大容量、速度快,1秒钟内可测量上万个测温点 长寿命,免维护,无零漂,无需现场标定;

多通道容量,可根据客户需求定制扩展;

性能稳定,采用低功耗嵌入式处理器设计,可靠性好;

本质安全,不受电磁干扰及核辐射的影响,可长期应用于高温、高湿及化学侵蚀等的恶劣环境;

温度传感器和传输光纤全绝缘、耐高压、防爬电、阻燃   支持预警、温差、温升、定温等多种报警方式;

体积小、熔接损耗小、全兼容于光纤、能埋入智能材料;

光纤光栅测温系统 系统特点

测温点定位: 系统电子地图实时显示测温点编号、当前温度值及实际地理位置,方便管理人员操作和维护。

状态查询: 系统各测温点数值和报警信息均保存到系统的硬盘中,可随时查询各测温点的历史数据、实时数据、历史温度变化曲线,为决策和维护提供数据支持。

自动报警: 系统自动检测测温点的异常波动,在火灾发生前及时报警。管理人员可随时设定报警触发条件,以适用不同季节气温条件下实际运行温度的差异。

系统联动: 系统提供接口输出开关量,可直接接入现场的火灾控制器,实现火灾报警并在消防值班室显示,也可定制通过手机短信发送信息至相关人员手机。
