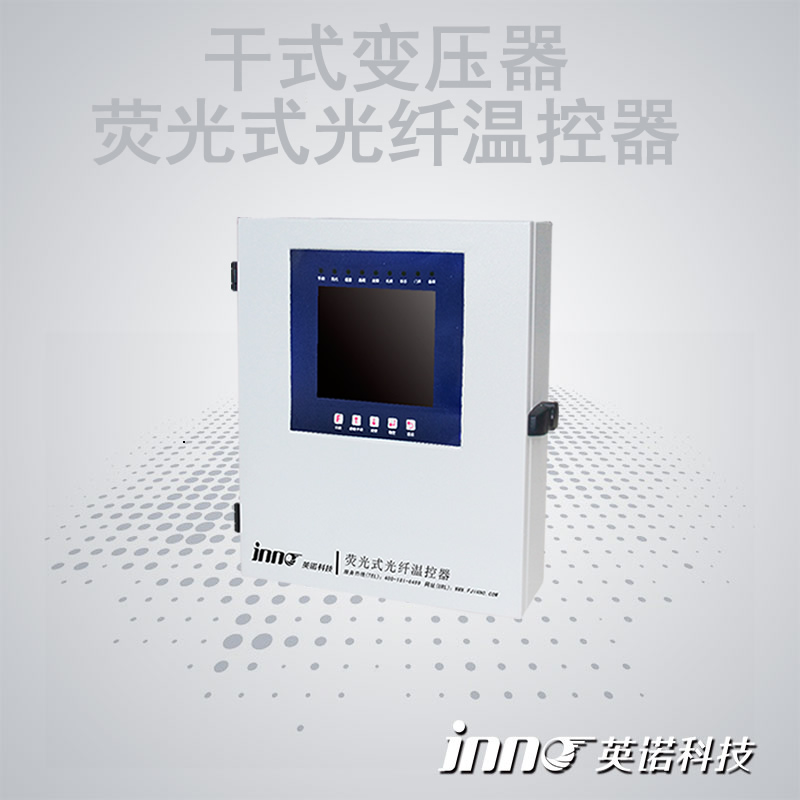

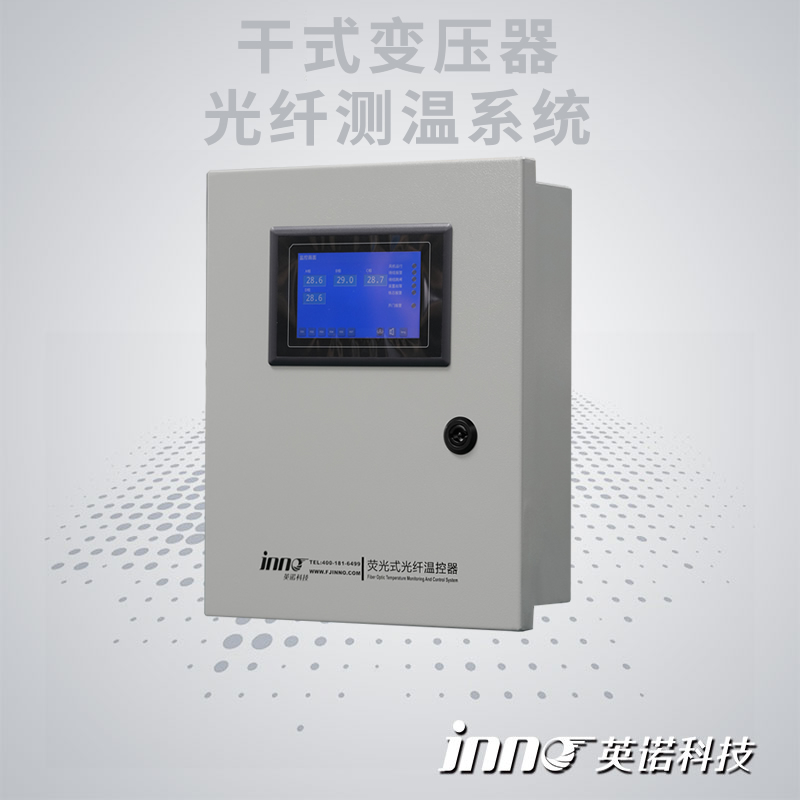

干式变压器光纤测温系统
  • 干式变压器光纤测温系统
  • 产品介绍

传统以Pt100作为测温传感器的《变压器用电子温控器》(JB/T7631-2016)规定的测量范围只能局限在1000V以下,且该传感器为金属材质,存在安全隐患。因此测量变压器绕组温度的温度传感器探头及引线有更高要求。

干式变压器光纤测温系统使用福州英诺科技自主研发的荧光式光纤温度传感器作为测温传感元件。此测温传感元件对电磁干扰免疫、耐高压(100KV/光纤对地引出线距离0.4m)。荧光式光纤测温从测温源头上彻底解决了可能存在的安全隐患问题,提升了变压器的安全等级。干式变压器荧光式光纤测温系统目标针对干式变压器的运行环境,从供电电源、信号输入端、信号输出端和温控箱外壳,实现与外界电气干扰信号的隔离与屏蔽。无任何金属物质,本质安全。针对震动、灰尘、潮湿、油污等现场工作环境,采取多层的防护措施使光纤温控器具有良好的电磁兼容性,保证了温控器的运行稳定、可靠。

我司已有实际干式变压器光纤测温系统应用案例,可直接投入使用。咨询热线:0591-83846499

干式变压器荧光光纤测温系统技术参数

环境温度 -20℃~+55℃
环境湿度 ≤90% (25℃)
取样间隔 最小值0.4nm
工作电压 AC220V(+10%,-15%)
工作频率 50Hz或60Hz(±2Hz)(交流)
测量范围 -40℃~200.0℃ (可定制)
测量精度 ±1℃ (可定制更高精度)
分辨率 0.1℃
控制误差 ≤±0.5℃
控制输出容量 5A/AC250V
测温路数 1-16路(可扩展)
传感器类型 石英光纤,标配5米
探头 荧光式光纤探头





干式变压器荧光式光纤测温系统优势

针对干式变压器的运行环境,从供电电源、信号输入端、信号输出端和温控箱外壳,实现与外界电气干扰信号的隔离与屏蔽。无任何金属物质,本质安全。针对震动、灰尘、潮湿、油污等现场工作环境,采取多层的防护措施使光纤温控器具有良好的电磁兼容性,保证了温控器的运行稳定、可靠。

产品型号选型

基本功能
(常规D型)
1、三路绕组测温;自动/手动启停冷却风机;各通道温度显示数值补偿功能

2、提供黑匣子功能,能记录上一次掉电的温度数据和历史最高温度;

3、数码管显示;

4、提供变压器门柜点开启报警功能;

5、提供1组超温报警触点(1常开、1常闭);

6、提供1组超温跳闸触点(1常开、1常闭);

7、提供1组风机远传触点(1常开、1常闭);

8、提供1组温控器故障报警触点(1常开、1常闭);

定制功能
(特殊需求可定制)
1、提供1路铁芯测温,提供2路铁芯超温报警触点(1常开、1常闭)(I功能);

2、提供RS485通讯功能,通讯带时标,可接收对时,MODBUS-RTU协议(F功能);

3、风机故障判断功能,并提供风机故障报警触点(L功能);

4、提供4路独立的4-20mA模拟电流输出功能(E功能);

5、提供一路机房环境温度测量与控制;(G功能)

6、绕组温度上升率和铁芯温度上升率报警功能;

7、通讯协议可采用Profibus、IEC60870-5-103、以太网通讯等方式;

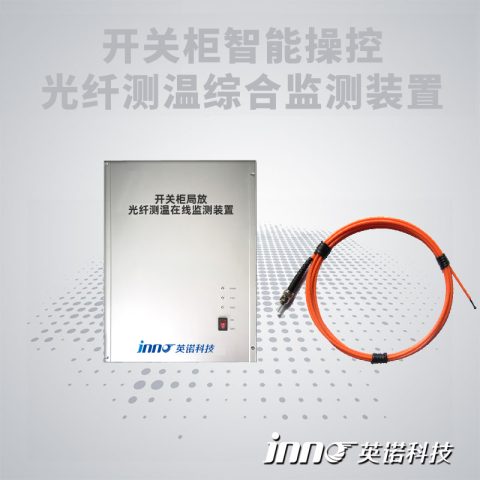

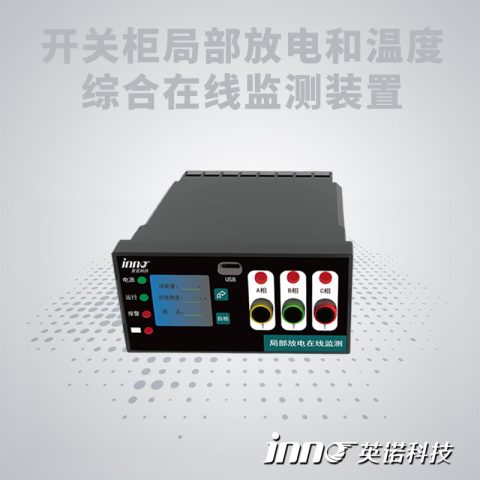

相关产品
