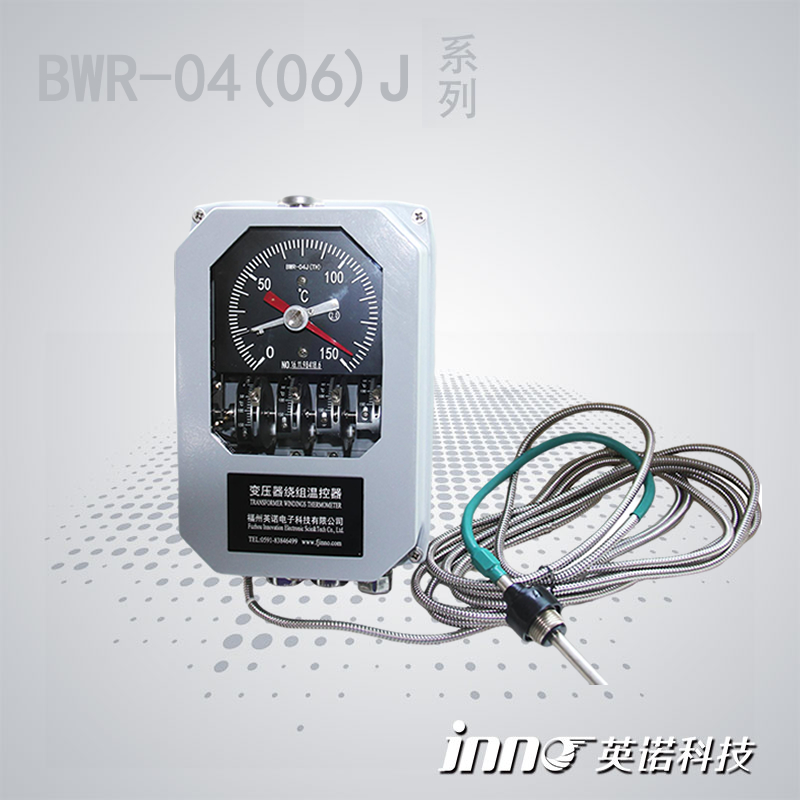

BWR-04J(TH)油变绕组温控器
  • 产品介绍

英诺科技油浸式变压器绕组温控器型号齐全,各种规格油浸式变压器通用

以下为标准参数,具体可根据客户需求定制化,需要详细资料和询价请联系公司电话:0591-83846499

输出信号 J-DC(4-20)mA电流信号
工作电源 AC220×(1±10%)V、频率(50~60)Hz
工作条件 环境温度(-40~+55)℃、相对湿度≤100%,海拔高度≤2000m。
测温范围 默认(0~150)℃;可选(0~160)℃。
准确度 1.5级(检测点允许的最大误差为±2.25℃)。
开关动作误差 ±2℃
开关额定功率 AC220V/5A、DC220V/3A。
防护等级 IP55
温包尺寸 (Φ14×150)mm
安装螺纹 (M27×2)mm
毛细管长度 5m





油浸式变压器绕组温控器简介

变压器绕组温控器是采用附加温升的原理而设计的,采用国际先进技术,将变压器绕组温控器、BL型变流器等合为一体,可输出多种形式的输出信号供后台测控系统及二次仪表使用。 该产品具有体积小、功能全、安装方便、操作简单等特点。 变压器绕组温控器,主要由弹性元件、传感导管、感温部件,电热元件、温度变送器、变流器和数显仪组成。

温控器的工作原理如下

变压器绕组温控器的温包插在变压器油箱顶层的油孔内,当变压器负荷为零时,绕组温控器的读数为变压器油的温度。当变压器带上负荷后,通过变压器电流互感器取出的与负荷成正比的电流。经变流器调整后流经嵌装在玻纹管内的电热元件。电热元件产生的附加温升的热量,推动仪表指针继续转动。因此在变压器带上负荷后,仪表指示温度是由变压器顶层油篇和变压器负荷电流二者所决定,即变压器顶层油温与线酬对油的温升之和,反映了被测变压器线圈部位的温度。
