高压开关柜无线在线测温装置

无线测温系统

高电压开关设备是电厂、变电所保障电网安全运行的重要设备之一。电力系统中,现代社会对电能的依赖程度越来越大,对电力供应设备的可靠性要求也越来越高。当前普遍使用的手车式开关柜山于断路器和开关柜柜之间采用插头联接,当手车式开关柜柜由于制造、安装不良或材料质量等问题会使触头接触不良而使触头接触电阻增加,从而出现触头温升过高;同样,在固定式开关柜柜上,触头接触不良,由于安装不良、操作或材料质量等问题也会导致触头接触不良,出现触头温升过高:上述两种情况都会引起过热事故,严重时会造成停电,这些现象在大电流开关柜柜中尤其明显。因此,对大电流开关柜的触头、母线接头、电缆接头等处的温度进行实时在线监测显得尤为重要。采用实时温度在线监测,能及时发现温度隐患,提前做出判断,为维修、维修开关柜提供依据。

由于传统的红外线测温是被动式的,必须进行人工测量,不能对其进行实时监测,不能满足现代化的自动化要求;另外,红外线测温还必须进行直线测量,因此对车用开关柜的触头也无法进行测量。为此,研制一种能够对触头温升进行实时监测,并能对信号进行自动检测的测温设备显得十分迫切,为满足市场的需要,国内多家厂家研制了不同方式的测温设备。

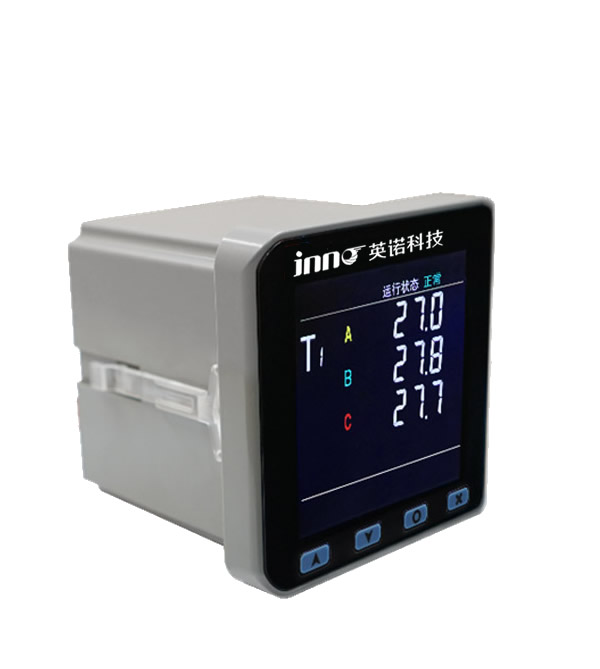

它由温度传感器和显示报警装置两部分组成,分别安装在高压测温位置和低压侧仪表仪表板上,两者之间采用无线传输数据,没有绝缘问题。该装置能实时显示温度数据,现场设置相关参数,具有报警、预警功能,并能利用总线技术,组网方式实现集中显示、设定、数据记录、无线远程语音报警。
便于安装在母线排出、隔离开关、触摸屏等位置;温度检测、信号传输单元测温传感器完成温度测量,数据传送模块完成温度数据的无线传输,然后通过显示报警单元完成数据的接收、显示、设定及报警。该系统能实时显示温度数据,现场设置相关参数,具有报警、预警功能,并能使用总线技术,组网完成集中显示、设置、数据记录、无线语音报警等功能,从而实现了对无人值守状态下的实时监测,发现温度过高立即报警,及时处理防范未然,确保电网运行安全可靠。
信息处理和组网。
该设备配有远程通讯接口,可通过现场工业总线组网,实现各开关柜各测温点数据的远程集中显示,并可设置开关柜预测报警温度。上位机系统具有数据管理功能,可以显示各温度点的历史温度变化曲线,并对历史温度预报进行报警。图5显示了主机系统的功能界面。
