电缆接头光纤测温系统

电缆接头光纤测温系统

电力电缆以其经久耐用、占地少、可在各种场合下敷设的优点,在电力系统输配电中得到广泛应用。 然而,环网柜其内部电缆接头由于各种原因很容易发热,发热程度将会影响环网柜自身运行乃至整个电网的运行安全。电缆接头温度过高会发生严重氧化,使得电缆使用寿命骤减;引起电缆接头爆炸、绝缘 击穿、燃烧等危害,造成大规模停电及火灾事故。为了实现对电缆接头的实时在线监测及告警,需要增加温度传感器对电缆接头的实时温度监测。

电缆接头光纤测温系统采用的是荧光式光纤测温装置,该装置的传感探头无金属材料采用进口石英光纤具有完全的电绝缘性,不受高压、强电磁场的影响,抗化学腐蚀和无污染,而且测温探头通过我公司的加工处理加大了测温面积,可测量电缆接头外壁的温度,并且响应速度快,安装简单,耐高温。同时该系统还提供了远程web传输,方便客户在任意电脑端安装通讯软件并远程监控。

电缆接头光纤测温建设目标

1) 建立用电自动抄表和电费控制

电缆接头光纤测温系统,实现测温系统软件电能数据自动抄表统计、远程登录访问自动补抄,随抄、各用户用电电缆接头温度情况监视和远程控制、各用户电量查询、缴费充值等功能,实时掌握每户居民用量每个环网柜电缆接头的温度情况。

2) 用户通过登录集抄测温系统软件WEB网站查询缴费实时温度,及历史数据、欠费明细以及账户余额。

3) 重要的表计故障信息当电缆接头温度超出报警值及时发布警报给监察人员,系统管理人员通过系统来监管设备、更新设备内部参数。

电缆接头光纤测温设计原则

实用性原则

系统建设坚持实用性原则,在实用的基础上考虑了先进性和前瞻性,选用符合标准的,先进成熟的产品和开发平台,构建一个切合实际、解决实际问题的系统。

标准化原则

业务应用具有业务复杂、流程繁多、信息量大、应用层次多的特点,通过统一的应用功能规划,实现在应用层面上就业务运作达成共识,指导各业务单位以统一标准开展业务。

同时业务应用建设所采用的系统软硬件平台和应用开发工具应符合国家标准、信息产业部标准、公司相关技术规范和要求。

统一性原则

遵循信息集中管理、统筹规划、整体设计、分步实施的方针,在实施过程中体现四统一原则:统一领导、统一规划、统一标准和统一组织实施。

可靠性原则

软硬件资源需要保障电缆测温系统的7×24小时不间断、可靠运行,因此必须配备完善的可靠性措施设计,保证系统运行的高度可靠,充分考虑系统关键应用的可靠性要求。

可靠的安全机制

本系统采用一系列安全的加密措施,内置64位加密算法,系统的安全性更高能够有效防止数据的泄漏和窃取,保证系统的数据安全、准确和完整,防止非法操作员的操作和合法操作员非法的操作。一套系统可能有多个操作人员使用,为保证系统的安全性,实行分级权限管理。系统管理员授权操作员不同的使用权限,每个操作员只能执行权限范围内的各种操作,系统安全性更高。

操作界面简洁、友好,智能化程度高

系统提供了运行过程中需要的大多数缺省数据,各项操作符合实际业务的工作流程避免了操作员的重复操作。系统对输入的数据自动进行合法性检查,对操作人员的误操作也进行了友好的提示。

系统结构设计合理,程序功能模块抽象程度高

可根据用户的实际情况的变化和不同用户的各种不同需要,灵活地加以配置,最大限度地满足用户的需求。有多样的费率管理,多类型表管理等功能供用户更好的使用本系统。

系统采用Web Service平台,B/S架构设计,符合应用发展的趋势。

运行稳定,数据可靠,几千个系统的实际运行及每年新增200多个项目。

平台操作简便,易于掌握,安装过程简单。可以将数据按需要自动生成各种报表,提高管理效率。

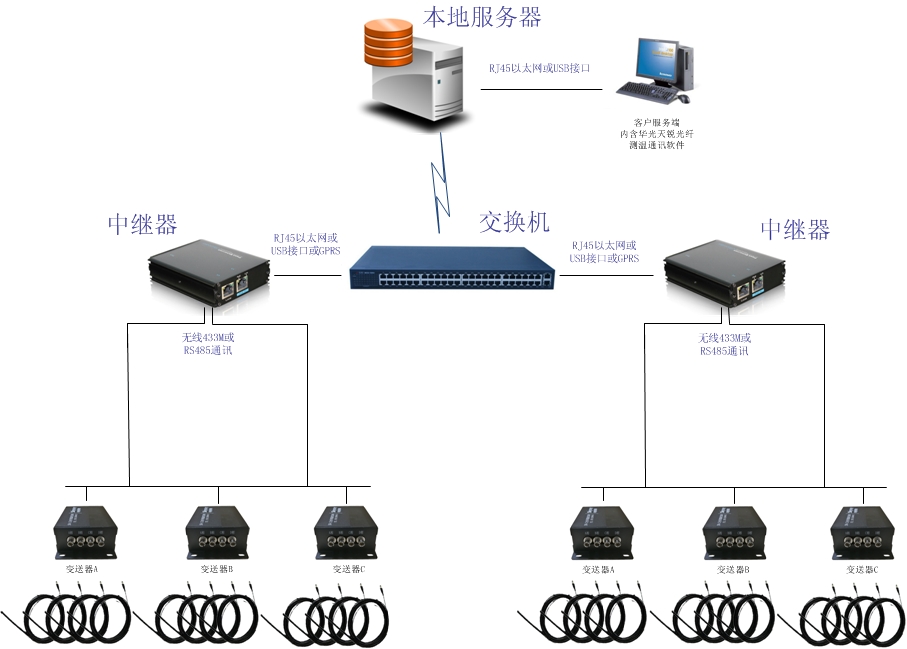

光纤测温系统网络拓扑结构

1.1 网络系统总体结构框架

系统由系统主站、交换机、中继器、变送器及荧光式光纤探头五部分组成。其中系统主站包括主站硬件设备(本地服务器、客户端工作站、交换机等)和主站软件系统(操作系统、荧光式光纤测温软件、主站应用管理系统)。



电缆接头光纤测温系统


后台系统与采集设备之间的数据传输通道是上行通道,通讯方式采用无线GPRS方式或以太网。

交换机与中继器之间采用以太网或GPRS/CDMA通讯方式,每台交换机支持24个10/100Mbps自适应以太网电口。

中继器与变送器之间采用RS485或无线433M通讯方式

后台主站系统中的测温系统:所有的数据采集、管理、温度显示都由主站应用软件来完成,系统主要实现对测量温度的数据采集及监控。

交换机的上行通信信道可以采用以太网方式。

交换机的下行通信采用以太网或GPRS/CDMA通讯方式。

中继器的上行通信采用以太网或GPRS/CDMA通讯方式。

中继器的下行通信采用RS485或GPRS/CDMA通讯方式。

变送器集成多通道荧光式光纤,提供对外的485通讯,抗干扰设计。

电缆接头光纤测温系统构成

环网柜电缆接头光纤测温系统由本地服务器、客户端电脑、交换机、中继器、变送器、荧光式光纤与解调仪组成。

电缆接头光纤测温系统应用功能

电缆接头光纤测温实时监测

可根据客户需求设定数据采集密度,系统根据设定的参数定时采集数据,然后将以表格形式显示或绘制曲线方式显示,达到实时监测的目的。实时监测设备工作状况;实时监测记录电缆接头温度情况。

电缆接头光纤测温远程web访问功能

客户可在其他电脑下载监控软件并登录,即可访问该服务器上的温度数据。

电缆接头光纤测温主机基本功能

1)温度数据查询

可以查询指定日期的温度数据,可以浏览、打印、导出到EXCEL。

历史温度数据存储

永久记录温度数据

2)短信提醒

按照短信发送需求,系统将发送以下短信:

报警短信通知

当电缆接头温度超过设定的报警值时,将发送短信告知工作人员。

异常短信通知

当变送器异常时,将发送短信告知工作人员。

电缆接头光纤测温安全设计

系统的安全是至关重要的,因此在主站系统设计中,充分考虑到系统的安全性,防止非授权需方的侵入和机密信息的泄漏。从主站系统安全防护来说,系统在通讯通道和系统数据两个大的方面都进行安全性防护。

电缆接头光纤测温系统数据安全

具备操作系统级、数据库级和应用软件级三级安全机制。

操作系统级:在网络设置不同权限密码,非系统管理员不能操作服务器和数据库,并通过路由、防火墙等设置保证系统的安全和相对独立。

数据库级:在数据库中设置有不同权限的需方和相应密码,保证非法需方不能使用数据,不同需方不能越级使用数据。

应用软件级:提供严格的用户登录验证、权限控制和完善的事件日志和操作记录的管理。系统权限控制包括功能权限控制和数据访问权限控制。

功能权限控制:

功能权限控制系统从控制对象、对象操作和操作人员三个维度进行权限管理,在此基础上提供控制对象组、操作组和操作人员角色的授权方式,权限控制的精确度可以到具体的控制对象和操作人员,系统根据三个维度确定登录人员的操作权限。

系统的控制对象包括系统层次节点、终端设备等,每种控制对象都有相应的操作,每一个授权都包括一个控制对象组、一个操作或操作组、一个操作人员角色三个部分,为了权限管理的简洁和方便,系统提供了控制对象组权限继承。

系统提供分级授权的机制,使系统具备了分布式权限管理的能力,解决了权限管理过于复杂的问题。

数据访问权限:

数据访问权限控制机制采用数据库提供的安全审核机制,提供数据访问用户控制,并对所有数据操作都提供日志审核。

原始数据库仅具有查询功能,所用应用只对应用数据库操作,以确保数据的安全。

系统可对带时标的电量数据和各种分析应用计算数据存储,保存时间超过2年,此外系统具备功能强大的备份子系统。

对所有人工干预的数据有详细的操作日志记录。系统设计保证高容错性,数据库具有字段级、记录级、数据库级三级数据的合理性检验,确保非法数据的存入。

电缆接头光纤测温变送器设备介绍

电缆接头光纤测温主要特点

荧光式光纤测温变送器产品在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势。其中变送器使用的荧光式光纤温度传感器的温度热点与测量信号接收部分没有使用电气连接,能长期高精度和高稳定度工作,这大大提高了其应用范围。与此同时,光纤测温变送器有效地解除了常规干式变压器的绕组因长期处于过高温环境下使用而缩短寿命,甚至烧毁绕组,不利于变压器的安全运行等这些方面的隐患。变送器的精度及灵敏度高且耐高压防腐蚀、可远程监测、寿命长,体积小、使得仪表维护简易方便,运输安全。其内部模块化集成设计,美观合理。

电缆接头光纤测温系统主要功能

可安装集成多路荧光光纤测温解调仪;

提供RS485通讯接口与上位机或液晶显示仪表连接;

提供温度采集与传输
