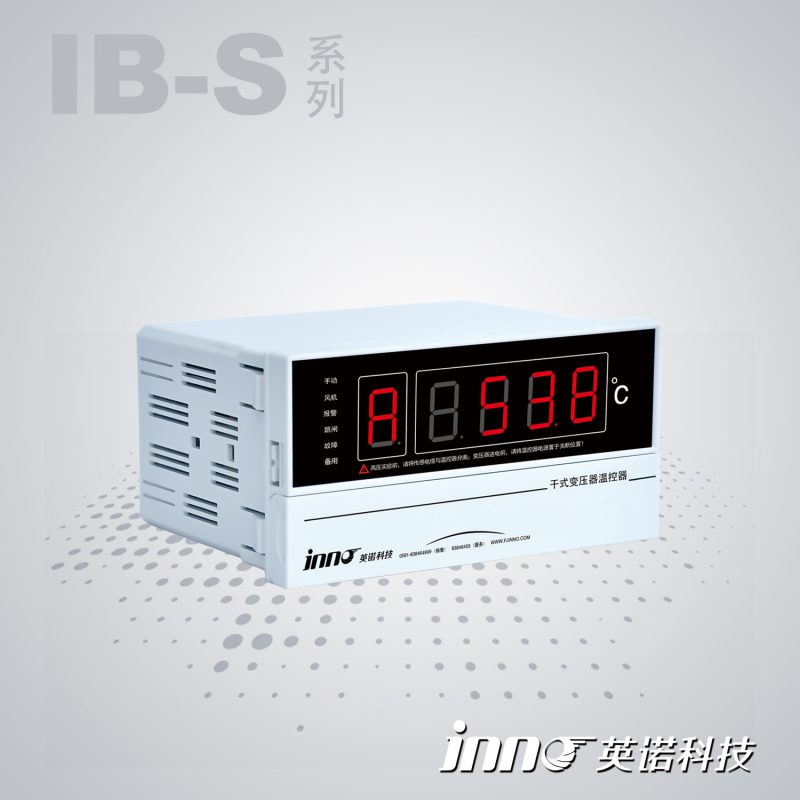

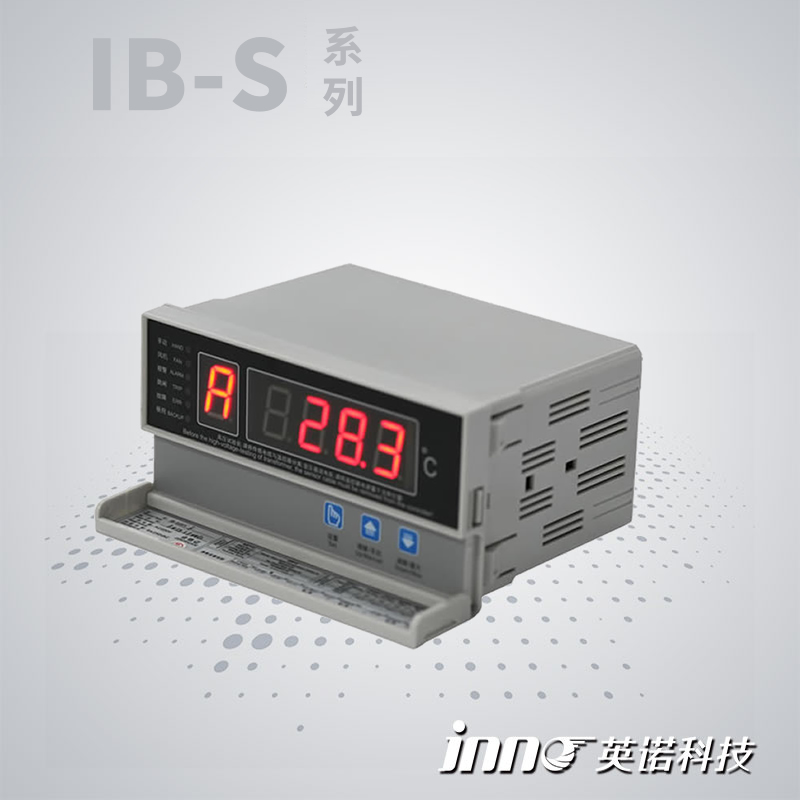

IB-S201系列干式变压器温控器
  • IB-S201系列干式变压器温控器
  • IB-S201系列干式变压器温控器
  • 规格参数
  • 安装尺寸

干式变压器温控器技术指标

环境温度: -20℃~+55℃
环境湿度: < 95% (25℃)
工作电压: AC 220V (+10%,-15%)
工作频率: 50Hz或60Hz(±2Hz)
测量范围: -30.0℃~240.0℃
测量精度: ±1%FS(温控器0.5级,传感器B级)
分辨率: 0.1℃
风机输出容量: 9A/250VAC
控制输出容量: 5A/250VAC;5A/30VDC(阻性)
温控器功耗: ≤8W
生产标准: JB/T7631-2016《变压器用电子温控器》行业标准
通过认证标准: ISO9001:2016国际质量管理体系认证
通过试验标准: IEC61000-4:1995 国际标准
通过技术标准: GB/T17626-2008《电磁兼容试验和测量技术》标准





IB-S201干式变压器温控器型号选择说明

型号 功能
IB-S201D 三相巡回显示/最大值显示;风机自动/手动启停;超温报警;超温跳闸;故障报警;“黑匣子”功能;
风机定时激励功能;模拟测试功能;数字补偿功能;柜门开门报警功能。
IB-S201E 常规功能同IB-S201D型,增加三路或四路独立的4~20mA模拟电流输出。
IB-S201F 常规功能同IB-S201D型,增加RS485/232串行通讯功能。
IB-S201G 常规功能同IB-S201D型,增加一路机房环境温度测量与控制。
IB-S201I 常规功能同IB-S201D型,增加一路变压器铁芯温度测量与报警。



备注:

1、如:IB-S201F,S代表塑壳,F代表功能代号(通讯功能);

2、E、F、G、I为功能代码,功能代码可以组合,以下举例说明: 温控器型号:IB-S201EF,表示:温控器为塑壳仪表,其功能包括:常规功能、4~20mA电流输出功能(E)和通讯功能(F)。

3、若有其他特殊技术或功能要求,如以太网通讯、Profibus通讯、多通道温度测量、光纤测温等,均可与我们联系。

福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全, 温控器接线图及说明书原理简单,厂家直销、价格合理,欢迎询价!

开孔尺寸: 153mm × 77mm
外观尺寸: 160mm × 80mm × 120mm

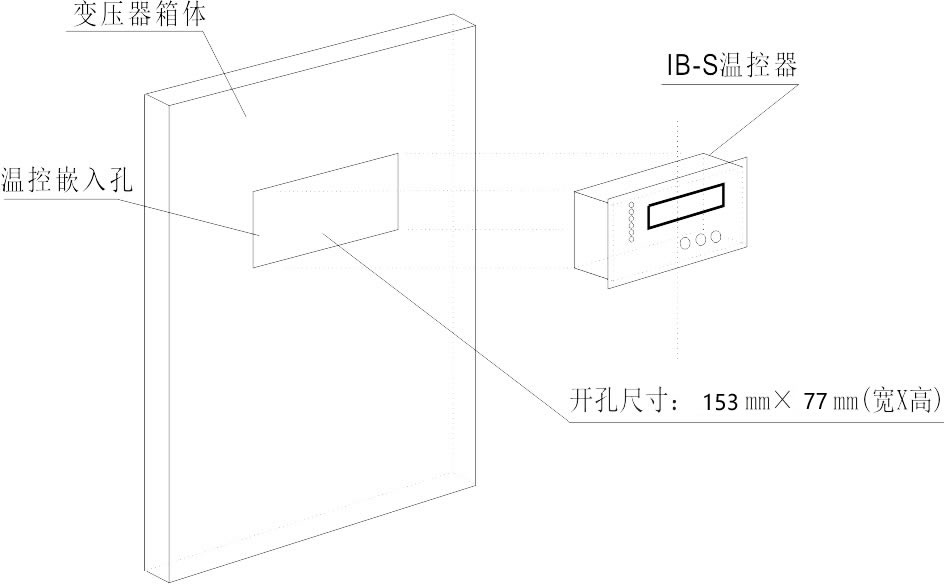

安装示意图

IB型号干式变压器温控器

步骤:

(1)在变压器箱体上按仪表开孔尺寸开好仪表嵌入孔。
(2)将IB-S温控器嵌入变压器箱体上已开好的嵌入孔。

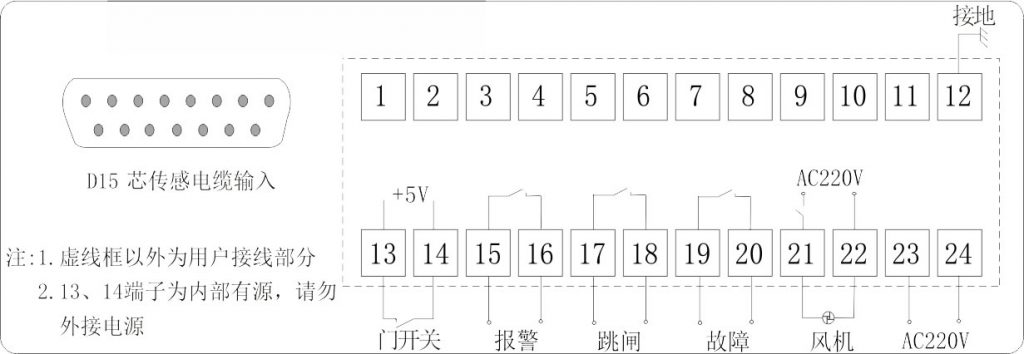

IB-S201D 温控器端子接线图(附加功能请来电咨询)

IB-S201D端子接线图

注:若此接线图与IB-S201温控器接线图不一致时,以IB-S201温控器上接线图为准。

IB-S201温控器安装支架(根据现场情况选用)

IB-S201干式变压器温控器安装支架

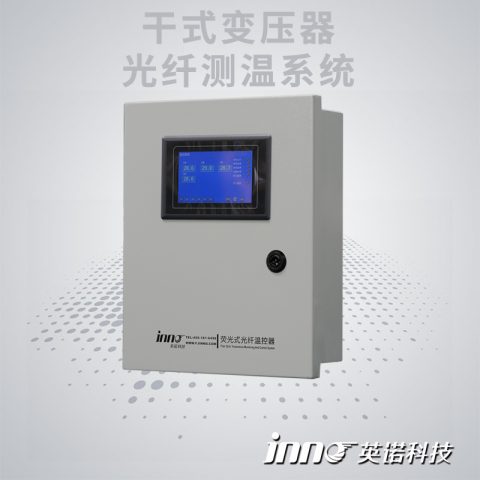

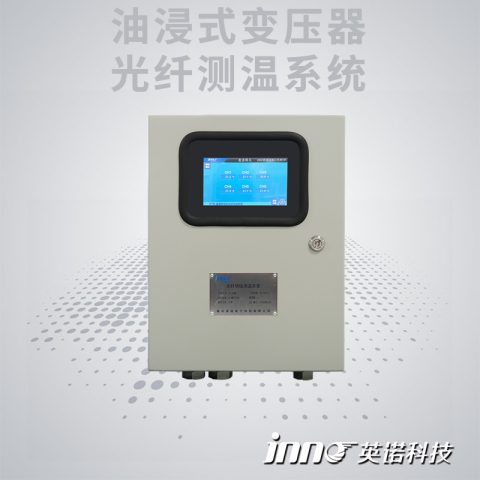

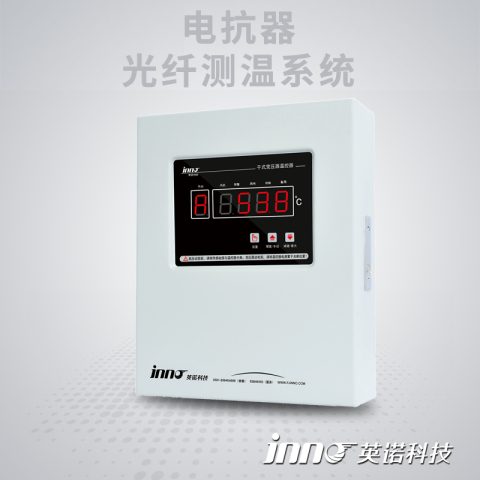

相关产品
