BWR2-4A(TH) 变压器绕组温控器
主要功能：
实时监测油浸式变压器绕组模拟温度，帮助判断变压器负载状态、温升变化及运行安全性。
仪表可在现场直接显示绕组温度，并支持Pt100或4–20mA信号输出，便于接入二次仪表及计算机监控系统。
当绕组温度达到设定值时，可输出报警信号，并自动控制冷却风机或冷却系统启停。
当温度超过安全范围时，可联动变压器保护装置输出跳闸信号，降低绕组过热及绝缘损坏风险。
应用场景：
油浸式电力变压器绕组温度监测
变电站主变压器现场温度指示
工业及配电变压器运行状态监测
新建变压器配套及现有设备改造项目
- 产品说明
- 产品尺寸
油浸式变压器油面温控器BWR2-4A(TH)简介
变压器绕组温控器是变压器的专用仪表。该仪表采用附加温升的原理而设计，它是由复合变送器和指针温度计构成，同步显示变压器线圈温度。温控器内装有四个控制开关，可根据需要分别用于信品144号报警，冷却器控制和超温
命名规则 Product Naming Convention
| B | W | R | 2 | – | – | – |
| │ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
│ ↓ |
| 变压器类产品用 For Transformers |
温控器 Thermostat |
绕组 Winding |
圆形表 Round Type |
控制开关数量 Switch Qty. |
功能代码 Function Code |
特殊环境代号 Special Environment Code |
*控制开关量数量：由用户需求配置 。
功能代号：A–PT100输出 J–4-20mA输出(2线制) 。
特殊环境代号：TH–适用于湿热带地区， TA–适用于干热带地区， T–适用于干湿热合带地区。
英诺科技绕组温控器型号齐全，各种规格油浸式变压器通用
以下为标准参数，具体可根据客户需求定制化，需要详细资料和询价请联系公司电话：0591-83846499
| 工作环境
Ambient Temperature | (-25～+65) ℃ |
| 相对湿度
Relative Humidity | ≤95%（25℃） |
| 测量范围
Measuring Range | 0～+160℃（Customizable） |
| 准确度
Accuracy Class | 1.5级（检测点允许的最大误差为±2.4℃） Accuracy at measuring point: ±2.4℃ |
| 开关性能
Switching | 4组或6组可调开关（4~6 groups） |
| 开关额定功率
Contact Rating | AC 220V / 5A |
| 毛细管长度
Capillary Length | 见仪表编号最后一组数字 See final digits of instrument S/N |
| 防护等级 IP
Rating | IP55 |

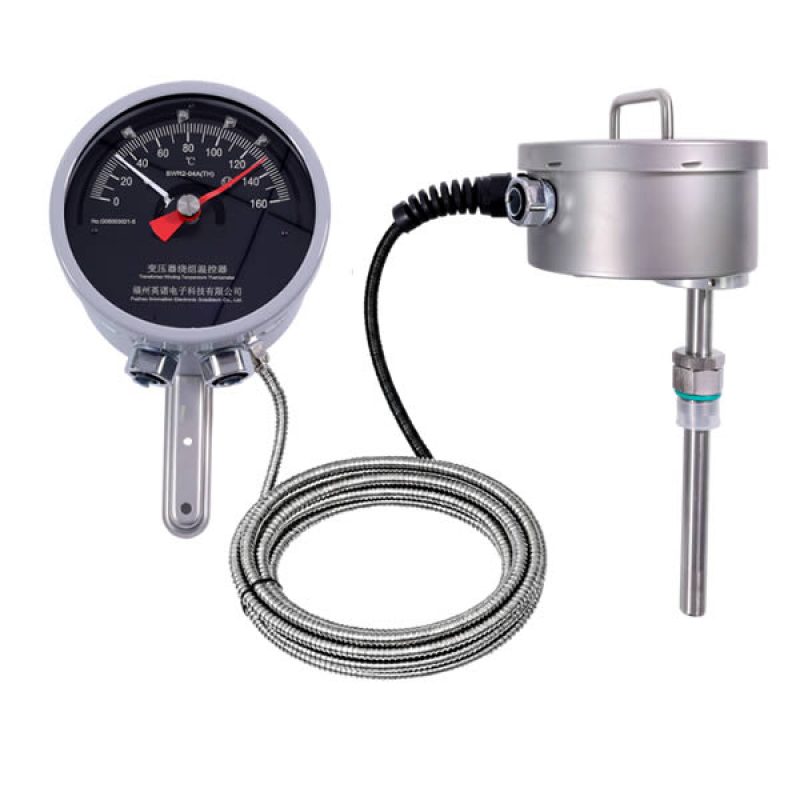

英诺科技BWR绕组温控器及复合变送器实物组合图
绕组温控器产品配件-复合变送器图
BWR2系列变压器绕组温控器的主要功能和原理：
变压器绕组温控器的温包插在复合变送器内，变送器插在变压器油箱顶层的温度计座内(如右图所示),当变压器负荷为零时，绕组温控器的读数为变压器油的温度。当变压器带上负荷后，通过变压器电流互感器取出的与负荷成正比的电流，经变送器调整后使电热元件产生热量，叠加感温部件上。经毛细管传送到表内，因此在变压器带上负荷后，叠加在感温部件上的温度，是由变压器顶层油温和变压器负荷电流二者所决定。绕组温控器指示的温度是变压器顶层油温与线圈对油的温升之和，反映了被测变压器绕组温度。
安装步骤：
- 本体安装：将仪表用3颗M6螺栓垂直固定在变压器侧壁。
- 温包安装：温包安装前，首先应将变压器温度计座内充满变压器油。将温包上安装螺丝与密封螺栓松开，使温包在安装螺丝中可自由伸缩，然后在安装螺丝上缠绕适量生料带，把温包慢慢插入变压器上的温度计座中(此时会有少量变压器油溢出),拧紧安装螺丝，再将温包插入至温度计座底部，拧紧固定螺栓。拧安装螺丝和密封螺栓时切记不得将温包随之转动。
- 覆不锈钢软管的毛细管固定：毛细管应每隔300mm加以适当固定，多余的毛细管应盘为直径200mm以上的环圆状后也加以适当固定。
BWX 数字式温度显示仪
数字式温度显示仪与温控器配套，用于远方温度显示、信号远传、信号控制。
| 工作条件
Operating Condition | Ambient temperature|-10℃ to+50℃ Relative humidity|≤85% |
| 工作电源
Power supply | AC/DC 100-265V,50/60 Hz |
| 输出信号
Output signal | 4-20 mA analog current, RS485 communication |
| 显示方式
Display mode | LED digital tube |
| 准 确 度
Accuracyching | Class 1.0 |
命名规则 Product Naming Conv
默认:BWX-A20F,工作电源AC220V,输入信号PT100,提供RS485通讯功能。
| B | W | X | – | – | – | – | – |
| ↓ | ↓ | ↓ | ↓ | ↓ | |||
| 数字式温度显示仪 | 输入信号： A-PT100, B-4-20mA(2线制) |
工作电源： 2-AC220V, 5-AC/DC100-264V. |
继电器数量 | 可选功能： E:4-20mA电流输出F:RS485通讯功能 |
|||
绕组温控器及复合变送器尺寸图
| 序号 | 序号 | ||
| 1 |
开关接点设定指针 | 8 | 复合变送器 |
| 2 | 仪表温度指示针 | 9 | 密封螺栓 |
| 3 | 最高纪录指针 | 10 | 安装螺丝 |
| 4 | 最高记录指针复位 | 11 | 温度传感器 |
| 5 | 调零旋钮 | 12 | 覆不锈钢软管的毛细管 |
| 6 | 引线孔（φ16包塑软管接头） | 13 | 安装支架 |
| 7 | 引线孔 |
数字式温度显示仪尺寸及安装方式：
安装方式：嵌入式
开孔尺寸：153×77mm(宽×高)
外型尺寸：160×80×120mm(宽×高×深)
